Für passgenaue Antriebslösungen kann das flexible Servosystem ein- oder dreiphasig mit 230-480 VAC betrieben werden. Neben ein bis drei Achsen sind Versorgung, Netzfilter, Bremswiderstand und Zwischenkreis ebenfalls an board – und das auf nur 75x240x219 mm in Baugröße 1. Somit wird höchste Leistungsdichte erzielt.
Baugröße 1 bietet eine Leistung von bis zu 3x 5 A Nenn- bzw. 3x 15 A Spitzenstrom, die doppeltbreite Baugröße 2 bis zu 3x 10 A Nenn- bzw. 3x 30 A Spitzenstrom. Der Überlastfaktor liegt bei bis zu 300 Prozent. Sehr kurze Reglerzykluszeiten von 62,5 µs verleihen den DIAS-Drives eine exzellente Servo-Performance. Die Module können standalone oder im Verbund mit beliebig vielen MDD-2000-Achsmodulen beider Baugrößen eingesetzt werden. Dabei lassen sie sich in Anreihtechnik werkzeuglos verbinden. So entfällt eine aufwendige Einzelverdrahtung für Strom, Zwischenkreiskopplung und Echtzeit-Ethernet-Kommunikation.
Im Standard integriert ist die Einkabellösung Hiperface DSL©, womit sich der Verkabelungsaufwand minimiert.

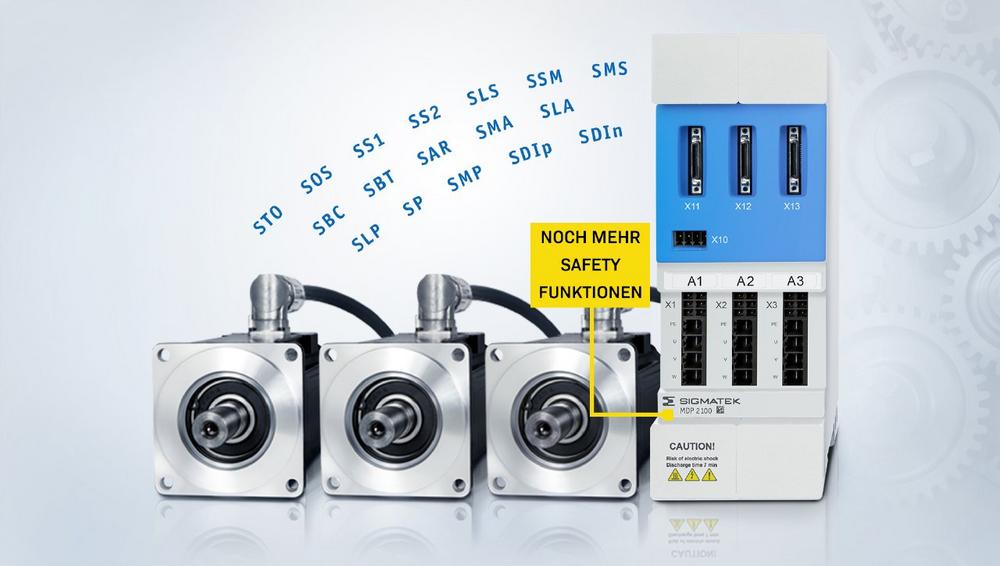

Die 17 Safety-Funktionen der MDD 2000-Serie auf einen Blick:Stopp-Funktionen
- STO (Safe Torque Off)
- SOS (Safe Operation Stop)
- SS1 (Safe Stop 1)
- SS2 (Safe Stop 2)
Brems-Funktionen
- SBC (Safe Break Control)
- SBT (Safe Brake Test)
Geschwindigkeits-Funktionen
- SLS (Safe Limited Speed)
- SSM (Safe Speed Monitor)
- SMS (Safe Maximum Speed)
Beschleunigungs-Funktionen
- SAR (Safe Acceleration Range)
- SMA (Safe Maximum Acceleration)
- SLA (Safe Limited Acceleration)
Positions-Funktionen
- SLP (Safe Limited Position)
- SP (Safe Position)
- SMP (Safe Maximum Position)
Drehrichtungs-Funktionen
- SDIp (Safe Direction positive)
- SDIn (Safe Direction negative)
Maße:
DIAS-Drive Baugröße 1: 75x240x219 mm (BxHxT)
DIAS-Drive Baugröße 2: 150x240x219 mm (BxHxT)
SIGMATEK auf der SPS: Halle 7, Stand 270
SIGMATEK zählt weltweit zu den führenden Herstellern von kompletten Automatisierungssystemen für den Maschinen- und Anlagenbau. In der 35-jährigen Firmengeschichte wurden und werden in enger Abstimmung mit den Anforderungen der Kunden zukunftsweisende Technologien für die Automatisierungstechnik entwickelt. Mit einem Produktspektrum, das von Best Asset Cost bis zu High-End Anwendungen alle Anforderungen erfüllt, kann heute praktisch jede Aufgabenstellung mit Serienprodukten abgedeckt werden. Der Philosophie des Unternehmens entsprechend sind diese grundsätzlich langfristig verfügbar. Der Lieferumfang reicht von Steuerungs- und I/O-Systemen, Industrie PCs, HMIs, Motion Control und Safety bis hin zum all-in-one Engineering Tool LASAL mit objektorientierter Programmierung und dem Echtzeit-Ethernet VARAN. Neue Technologien werden laufend auf ihre Einsetzbarkeit im Automatisierungsbereich geprüft und in kürzestem „time-to-market“ in innovative Produkte umgesetzt. Das garantiert ein hochmodernes Produktspektrum aus einem Guss. Die eigene Forschung, Entwicklung und Fertigung sichern dem Salzburger Unternehmen, das weltweit 565 Mitarbeiter beschäftigt, einen Platz an der Spitze der Automatisierungstechnologie. Mit Niederlassungen in Deutschland, der Schweiz, Großbritannien, den USA, China und Korea sowie Vertriebs- und Servicepartnern in den bedeutendsten internationalen Industriezentren ist SIGMATEK weltweit immer nahe am Kunden.
