Volle Kraft in der Endlage…… haben nicht alle Schwenkantriebe!

Sofern Schwenkantriebe ohne externe Anschläge arbeiten, werden die letzten Winkelgrade (ca. 2-3°) vor der Endlage nur mit der Kraft eines Antriebskolbens angefahren! Ein offenes Geheimnis – und bei den Anbietern in Datenblatt oder Katalog nachzulesen.

Obwohl faktisch ein doppelt beaufschlagtes Modul vorliegt, haben übliche Schwenkantriebe damit nur etwa die Hälfte des Nenndrehmomentes zur Verfügung – in der so wichtigen Endlage!

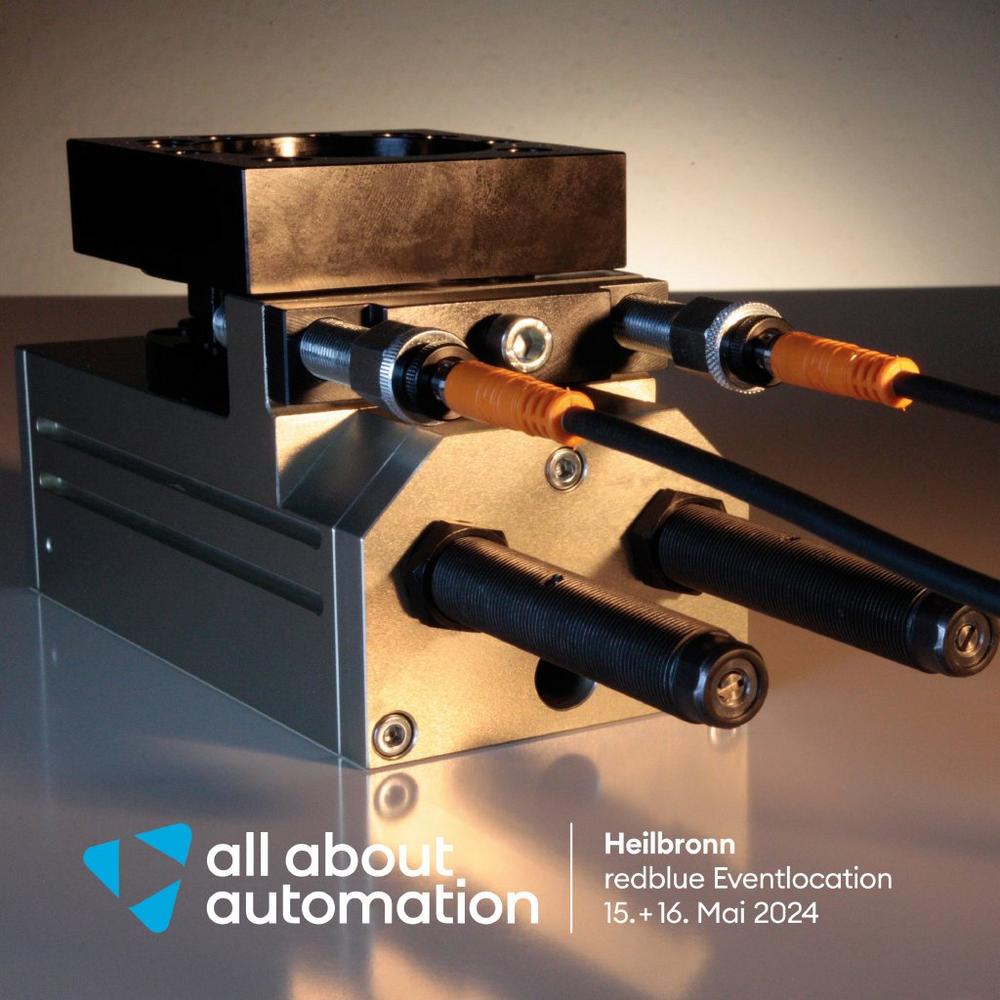

Die Schwenkeinheit SES-6 – als mittlere Baugröße von Friedemann Wagner GmbH – hat volles Drehmoment in der Endlage. Das externe Anschlagsystem ist Teil des Gehäuses.

Sie ist ab Lager verfügbar – auf Wunsch in Varianten mit Luft- und Signaldurchführung.

Durch externe Anschläge ist die Wiederholgenauigkeit deutlich verbessert (+/- 0,01°) – das System ist in der Endlage nicht vom Getriebespiel abhängig.

Die Endlage wird per Anschlagschraube eingestellt und bestimmt. Die ab Werk montierten Dämpfer verzögern nur! Die Anschlagschraube wiederum dient in hohler Ausführung als platzsparende Aufnahme für den einschraubbaren Sensor.

SES-6 verfügt bei 6 bar über 6Nm reales Drehmoment.

Alle Störkanten zeigen in eine Richtung – ein Vorteil bei der Platzierung in engen Applikationen.

TIPP *** TIPP *** TIPP

Nicht nur die Dämpfer sind von außen erreichbar – auch der Schwenkwinkel (0-190°) lässt sich von außen verstellen. Für alle Anwender eine nennenswerte Erleichterung bei Inbetriebnahme und Wartung.



Über Friedemann Wagner GmbH Handhabungstechnik

Als unabhängiges Familienunternehmen sind wir seit 1979 in zweiter Generation am Markt und produzieren am Firmensitz in Gosheim, Baden-Württemberg.

Wir sind Hersteller pneumatischer Handhabungsmodule, die im Baukastensystem per Rastermaß und Zentrierringe – ohne bohren – gefügt werden können.

Wir verstehen uns als Produzent für langlebige und zuverlässige Module der Handhabungstechnik, die neben hoher Wiederholgenauigkeit durch konstruktive Merkmale und durchdachte Features hohen Nutzen für den Anwender bringen.

Hauptsegment sind drehende Bewegungen der Kunden, bei denen unsere Rundschalttische oder Schwenkantriebe zum Einsatz kommen. Auch bei Lineareinheiten, Hubeinheiten und Parallelgreifern blicken wir auf einen reichen Erfahrungsschatz zurück.
Ein abgestimmtes Zubehörprogramm aus eigenen Produkten und Handelswaren rundet das Portfolio ab.
Wir sind stolz, seit vielen Jahren namhafte Kunden der Automatisierungstechnik mit Standard und kundenspezifischen Produkten für deren anspruchsvolle Anwendungen beliefern zu dürfen.

Qualität, die seit 1979 bewegt!
